产品详情

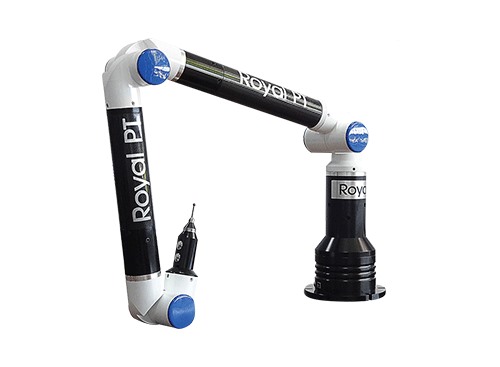

RoyalArm 如洋关节臂测量机是一种全新的技术密集、经济适用的智能关节坐标测量机,它采用开链全转动副结构、彻底摒弃了传统三坐标测量机的平台和导轨,使得产品重量和体积大幅度减小,产品成本大幅度降底,使用便捷性和对使用环境的要求大为改善,轻便简捷,物美价廉。而且可使三坐标测量机走出实验室,进入车间和现场。如洋关节臂测量机的研发成功一举打破了关节臂测量机由国外品牌垄断的局面,为国内制造企业节省检测成本提供了便利。

如洋测量臂的基本功能与应用

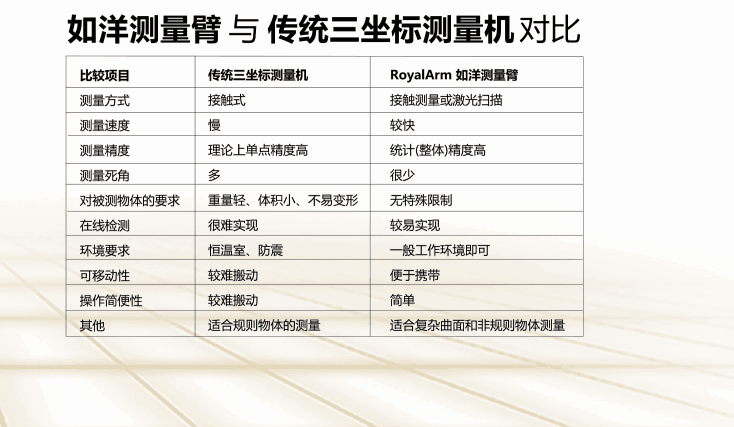

关节式三坐标测量机( ACMM) ,是上世纪八十年代末发展起来的一种三维测量手段,上世纪九十年代在欧美工业国逐步得到使用。近年来,随着精度和稳定性的提高,便携式三坐标测量机的应用得到快速发展。RoyalAm 如洋测量臂是一种全新的技术密集、经济适用的智能关节坐标测量机,它采用开链全转动副结构、彻底摒弃了传统三坐标测量机的平台和导轨,使得产品重量和体积大幅度减小,产品价格大幅度降底,使用便捷性和对使用环境的要求大为改善,轻便简捷,物美价廉。而且可使三坐标测量机走出实验室,进入车间和现场,是测量技术革命性的科技成果。

如洋测量臂技术特性

1.采用高精度漏冯器,无需初始化,开机即可测量;

2.采用军工品质的导电骨环,所有关节无限旋转;

3.温度补偿技术,RoyalArm独有的数据库,能在10C-40C的环境温度下可靠使用;

4.航空碳纤维管臂身,受温度的影响非常小;

5.精密特造的标准关节.使工作过程高度稳定:

6.完全重力平衡系统,操作过程轻松便捷,并有效的提高了测量精度;7.多种女装组件、Renishaw 全系列测头可供选择。

关节臂测量机

关节臂测量机

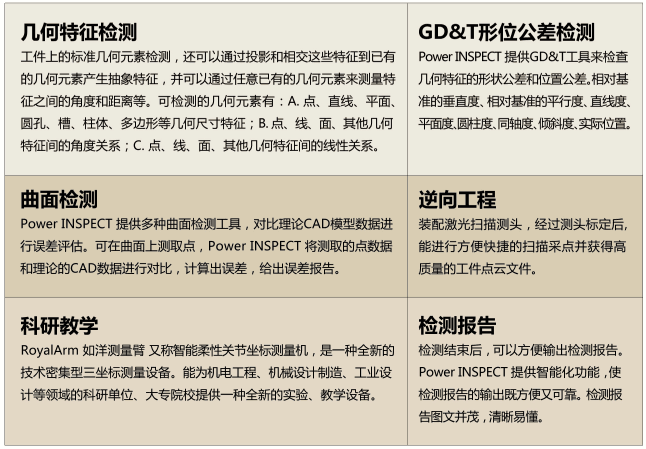

应用特点:

1、可根据产品模型或样件进行产品设计开发,这是在逆向工程中的应用;

2、对产品进行计算机辅助检测,可及时发现产品与原始设计间的误差,以便改进产品设计和制造工艺,这是用于设计改进;

3、现场快速测量:与传统三坐标测量机相比,采用RoyalArm如洋关节臂测量机可对产品进行快速测量,可及时发现产品问题(变形、磨损等),保证在恰当的时间更换模具或零部件,减少不必要的损失,减少废品率;也可及时发现机器设备因零部件磨损造成的停机故障等风险;

4、重大物体测量:对模具、大型机器、飞机、汽机车等大或重的产品或腔体的测量,

传统设备非常困难,而采用RoyalArm如洋测量臂则很方便;

5、在线检测,RoyalArm如洋关节臂测量机能够较为方便的进行在线测量;

6、由于其快速的测量功能,能够及时发现产品加工制造中的问题,有利于质量管理与控制

关节臂测量机的应用领域:

适用于汽车生产线的在线检测,重要部位安装位置的检测,逆向设计;

航空工业飞机及飞行器行架的定位安装,外形尺寸的检测、维修,导轨检测;

船舶、舰艇设备定位安装,大型工件的现场行位检测;

玩具、五金家电、运动器材、机械制造的开发和逆向设计。

关节臂测量机

关节臂测量机

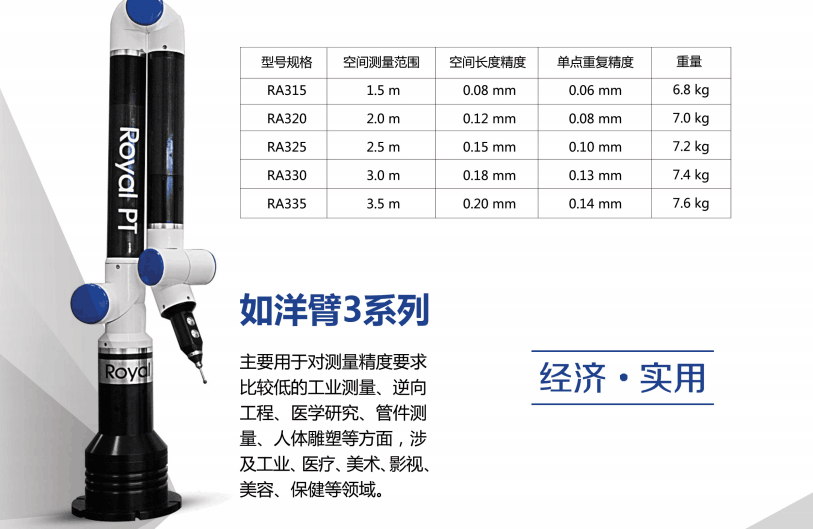

RA3系列产品特点:

1)超高的性价比,普及到生产现场;

2)采用高精度编码器,无需初始化,开机即可测量;

3)采用军工品质的导电滑环,所有关节无限旋转 ;

4)航空碳纤维管臂身,受温度的影响非常小,重量轻;

5)开模制造的标准关节零件,使工作过程高度稳定;

6)多种安装方式、Renishaw全系列测头及附件可供选择。

适用温度范围:5℃~40℃;

适用环境湿度:〈95%R.H;

供电系统:100~240V,50/60Hz,0.5A;

允许角加速度:>105rad/s2

建议校准周期:1年;

中山如洋精密科技有限公司具备强大的研发能力及工程实力,为许多企业解决了相关测量难题。秉承品质源于细节的生产理念,在产品研发、生产测试、售后服务等各个细节上精益求精,力求为客户提供高品质的产品、优质的售后增值服务。除此之外主营业务还有三坐标测量机、单轴转台等机器。
