金属多面棱体是一种高精度标准器具,它主要用于检定光学分度头.分度台.测角仪等圆分度仪器的分度误差,在高精度的机械加工或测量中也可以作为角度的定位基准。它分为偶数面和奇数面两种,前者的工作角为整度数,他用于检定圆分度器具轴系的大周期误差,还可以进行对径测量,而后者的工件角为非整度数,它可综合检定圆分度器具轴系的大周期误差和测微器的小周期误差,能较正确地确定圆分度器具的不确定度。

多面棱体是以各相邻工作面法线间的夹角为等值测量角,并具有准确角度量值的正多边形的角度标准器具。棱体与自准直仪(准直仪或光电自准直仪)配合,用来检定圆分度仪器的分度误差。在机械加工和精密测量中常用于角度分度或定位。而且金属材料制造的多面棱体经过淬火加低温回火后具有较高的硬度、均匀的组织、良好的耐磨性、高的接触疲劳性能。

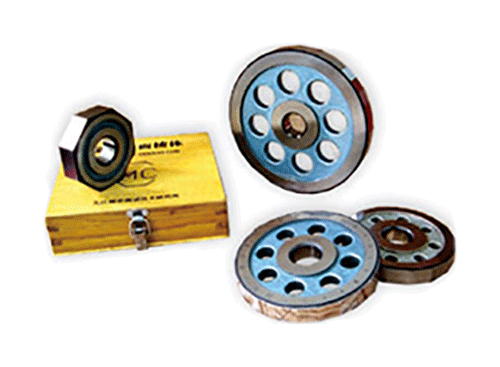

多面棱体

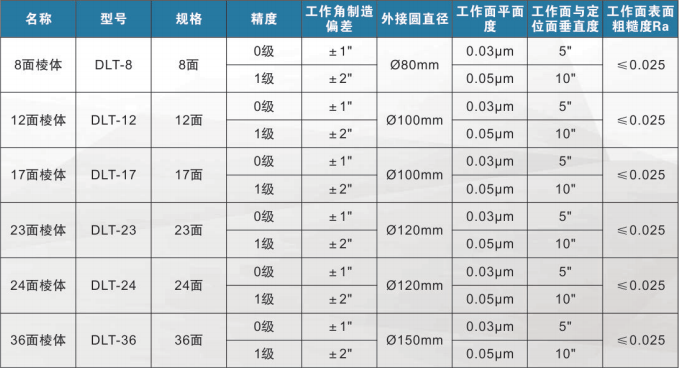

棱体厚度: 17mm

回转中心孔径: φ25mm

材 料: GCr15

硬 度: HRC62—65

工作面平面度: 0级:0.03um;1级:0.05um;2级:0.1um

工作面对基准面的垂直度: 0级:5″;1级:10″;2级:20″

工作面表面粗糙度: Ra≤0.025um

上表面与基准面平行度: 2um

工作角偏差: 0级:±1″ 1级:±2″ 2级:±5″

工作角测量不确定度: 0级:0.2″ 1级:0.5″ 2级:1.0″

工作面有效工作面积: S≥φ15mm的圆面积

工作角的理论角值:

1.正8面棱体:相邻两工作角的理论角值为45°

2.正9面棱体:相邻两工作角的理论角值为40°

3.正12面棱体:相邻两工作角的理论角值为30°

4.正16面棱体:相邻两工作角的理论角值为22.5°

5.正24面棱体:相邻两工作角的理论角值为15°

6.正36面棱体:相邻两工作角的理论角值为10°


多面棱体使用的注意事项

多面棱体一般要与自准直仪配合使用。以自准直仪的光轴模拟工作面的中心法线。由于棱体存在着工作面平面度误差和工作面与定位面的垂直度误差,为了保证精度,在使用棱体时,请注意以下几方面的安装调整。

1. 多面棱体的回转中心应与被测装置的回转中心尽可能重合,高精度检测时应小于0.02mm。

2. 自准直仪的光轴应垂直于被测装置的回转的轴线,并应尽量通过回转轴线。

3. 自准直仪视场中的刻度方向(即敏感方向)应垂直于被测装置的回转轴线。



多面棱体保养维护

1. 使用多面棱体前,用航空清洗剂将棱体工作面上油污清除,然后用干净的稠布或麂皮擦干净。

2. 使用多面棱体过程中,应戴汗布手套,轻拿轻放,避免手接触工作面。

3. 清洗多面棱体禁止使用酒精等有机溶剂,因其会吸附空气中水分,腐蚀多面棱体工作面。

4. 多面棱体应在干燥、清洁的环境中使用。

5. 使用多面棱体后应及时清洗擦净,放入干燥器内或油封存放在干燥处妥善保管,切勿碰撞、划伤及锈蚀。

6. 多面棱体在运输时,必须保证不受碰伤、雨淋、无腐蚀性物品及有害气体的侵蚀。
