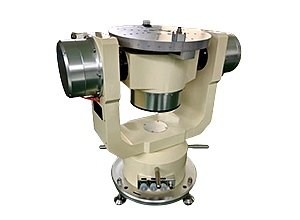

三轴测试转台

1、概述

三轴测试转台由机械台体和控制箱两部分组成，控制箱与机械台体通过电缆连接，控制箱具备RS422通讯接口，可与上位机进行通讯。

机械台体采用上下立式结构，外框为方位轴部件，中框为俯仰轴部件，内框为横滚轴部件，控制箱具有角度解算、电机驱动、电源变换、串行通讯等电路模块。

2、设备名称：T3P360PR-1C三轴转台

3、数量：壹套

4、技术指标：

4.1性能要求

负载重量：不小于10kg；

负载安装面：φ360mm，超硬铝合金；

4.2精度指标

安装面平面度：0.02mm

三轴平均轴线回转垂直度：±10″

横滚轴：连续无限旋转

方位轴：连续无限旋转

俯仰轴：连续无限旋转

三轴倾角回转误差：≤±5″

三轴位置精度：±5″

三轴位置重复性：±2″

4.3 速率要求：

横滚：±400°/s

俯仰：±300°/s

方位：±200°/s

速率精度：5×10-5（360°平均）

4.4滑环：

4.5：通讯接口：RS422,RJ45网口

4.6使用条件

供电要求：单相 220V/50Hz

使用环境：一般实验室环境要求。
